偉本鋁門窗WARM & BEAUTY精 品系列施工說明書

l施工要點作業:

一、工 程範圍
二、一般規定
三、材料規格標準
四、門窗規格標準
五、門窗製造
六、門窗按裝準備作業及搬運與堆放時之注意事項
七、按裝時應注意事項
八、按裝後應注意事項
   九、鋁 門窗之清潔及施工注意事項說明
十、塞水路及施工注意事項說明
十一、鋁門窗之調整及紗門窗之調整與按裝
十二、貨品保管
十三、工地配合事項
十四、鋁門窗之保養與維護
十五、附則

一、工 程範圍:
包括鋁門窗其配件、五金、固定片的一切施工、儲運、按裝、清潔及其四週之塞水路工程。

二、一 般規定:
1.承製廠商資格:
  (1)具備CNS正字標誌鋁門窗,加工及裝配全部製造工作必須在原製造廠之工廠內完成,並附原廠出廠證明書。
  (2)具有ISO9001國際品保認證合格之廠商且施工期間認證持續有效。認可登錄產品為:鋁合金製門窗、鋁擠 型。
  (3)具有門窗風雨檢驗設備,可檢測鋁窗之抗風力強度、水密性、氣密性、開啟力邊料強度性能。
  (4)附製造廠工廠登記授權書、營利事業登記證、無退票證明等文件。
2.承製廠商可依照設計圖說,繪製施工大樣圖,經甲方審定核准後,進行施工。
3.鋁門窗工程承製廠商之廠商資格,須於該項工程合約簽約前,提送相關資格文件交甲方做廠商資格審核,通過後方可立刻簽立合約。必要時甲方得實地赴廠參觀 了解。
4.鋁門窗製作前須配合大樓立面及磁磚分割繪製詳細施工圖,經甲方審核確認後方可製造生產及進場施工。
5.鋁門窗施工前須繪製安裝圖及五金配件明細表,經甲方審定核准後方能進行施工。

三、材 料規格標準:
1. 鋁擠型料:原料全由國外原裝進口6063鋁矽鎂合金擠製而成。
  (1)外框與內扇之材料使用符合國家標準CNS2257H3027規定之6063-T5強力耐蝕鋁合金擠型。鋁 橫拉窗擠型外框寬度80mm料厚,落地門窗擠型寬度100mm料厚,推射(開)窗擠型外框寬度80mm料厚
  ,鋁推拉門擠型外框寬度110mm料厚,六片橫拉鋁窗擠型外框寬度120mm料厚。
  (2)輔助材料之鋁板則採用CNS2253之1100-H14規範,固定片或加強鋼板則採用CNS4622熱 軋、軟鋼板或CNS9278低碳鋼板製造,並施以鍍鋅或防�袕B理。
  (3)組合後強度最高可達22,000LB/IN^2以上,耐風壓強度依鋁門窗性能等級及製造範圍分為P= 240 KGF/㎡(即等於風速62M/SEC 17級超級強烈颱風); P=280KGF/㎡(即等於風速66.9M/SEC 17級超級強烈颱風);P=360KGF/㎡(即等於風速75.9M/SEC 17級超級強烈颱風),完全符合內政部頒佈"建築技術規則建築構造篇"第一章基本規則內第四節風壓力第三十三節之最小風壓力規定。
  (4)擠型之選用須依據樓層高度或工地所在地區或使用位置做最適當之選用。
2. 五金配件:
  (1)螺絲、窗鉤及窗扣:螺絲採用符合CNS8499無磁性SUS27(304)製造,窗鉤及窗扣採用無磁性不 �袗�SUS63WS-B製造厚度1.5mm,鋅合金窗鉤為選用五金配件。
  (2)滾輪:門窗滾輪以不易磨損、變形之尼龍(培林)材料,符合CNS6539規定及經CNS6540試驗法試 驗,耐拉4萬次以上。鋁門窗及紗窗門之滾輪皆能做上下調整計3mm。
  (3)窗檔、氣密塞、上下止風板、馬口蓋:配件如窗檔、氣密塞、上下止風板、馬口蓋等以不易磨損及變形之PE、 PVC及尼龍塑膠製造。
  (4)紗網:紗門窗除圖樣另有規定外,使用尼龍紗之規定為長2.5mm內不得小於16目。
  (5)氣密防雨條:PVC氣密防雨條採完全橡膠材質製造,性能符合CNS10209規定之性能:

偉本鋁門窗專業資訊網

3. 抗震性:鋁料抗拉強度15kgf/mm2以上,降伏強度達11kgf/m2,伸長率8%以上,能耐強力震動而不變形。

四、門 窗規格標準:
1. 尺寸規格:

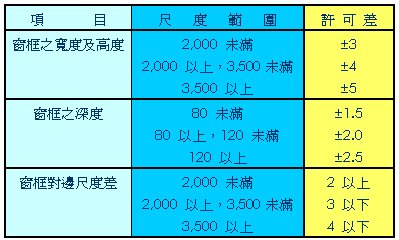

(1) 窗框寬度、高度、深度許可差及窗框對邊尺度差如表列所示  單位:mm

偉本鋁門窗專業資訊網

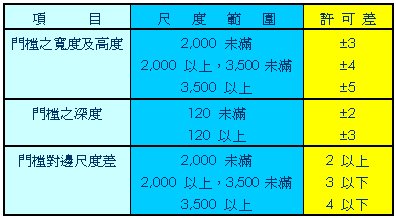

(2) 門樘寬度、高度、深度許可差及門樘對邊尺度如表列所示  單位:mm
偉本鋁門窗專業資訊網

2. 性能試驗:

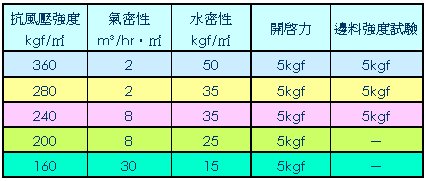

  (1) 鋁窗之抗風壓強度、氣密性、水密性、開啟力及邊料強度試驗,其標準如表列規定:
五項正字 標記產品性能等級
偉本鋁門窗專業資訊網

a. 抗風壓強度性能:風力160、200、240、280、360公斤/平方公尺時
b.氣密性性能:鋁 窗施壓至1、3、5公斤/平方公尺時,其內外框隙縫間之漏氣量,不得超過CNS11527
【門窗氣密性試驗法】或依本公司標準檢驗法Q-TM-002【鋁門窗氣密性試驗】所規定之氣密性等級
  線。

c. 水密性性能:   鋁窗施壓至15、25、35、50公斤/平方公尺時,在鋁窗前面以4Liter/分鐘/平方
  公尺之水量噴射,10分鐘內在加壓中不得發生CNS11528【門窗水密性試驗法】或依本公司標準
  檢驗方法Q-TM-003【鋁門窗水密性試驗】求到之下列狀況。

d. 開啟力性能:載重5kgf,窗扇之開動應圓滑。

e. 邊 料強度性能:

(2) 凡採用推射(開)窗者,其性能試驗同(1)a.b.c.鋁窗之抗風壓強度、氣密性、水密性試驗標準。

3. 表面處理:按圖樣規定處理
(1) 陽極處理:符合CNS中國國家標準,其測試標準如下表所列規定:

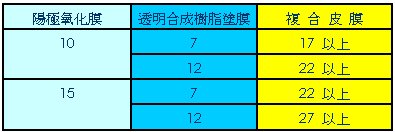

a. 陽極氧化及透明合成樹脂塗膜之複合皮膜厚度,依客戶要求如客戶無要求依表列規定:  單位:μm

偉本鋁門窗專業資訊網

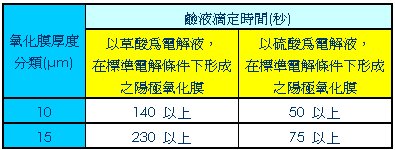

b.氧化膜耐蝕性須符合表列規定:
偉本鋁門窗專業資訊網

c.透明合成樹脂塗膜之附著性、耐磨硬度、鹹接觸試驗、酸接觸試驗,須符合表列規定:

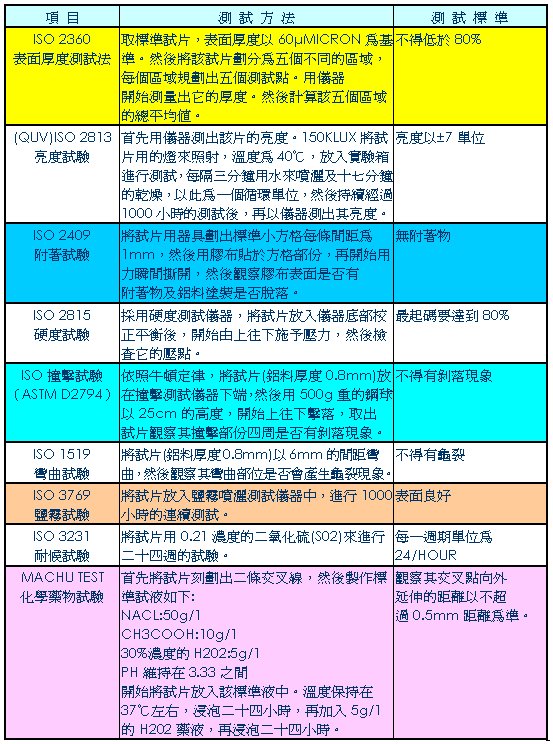

(2)粉體塗裝:符合ISO國際標準,其測試如下表所列規定:
偉本鋁門窗專業資訊網

五、門窗製造:
1.鋁門窗如以套合連結法組立時,接縫處應填襯防漏膠布,並用不�袗�螺絲鎖緊。
(1)橫拉窗-採內拆式安全設計,門窗內扇皆可直接由室內裝卸。門窗上阻風塊採防盜防脫落設計, 並可加裝支撐塊防止窗框架受到灌漿之重壓變形。下窗台結構採雙空心擠型及多階式洩水坡度設計 ,防風抗雨能力更強。

(2)落地門窗-採 內拆式安全設計,門內扇皆可直接由室內裝卸。門上阻風塊採防盜防脫落設計,門 內扇皆可直接由室內裝卸。門上阻風塊下窗台結構採雙空心擠型及多階式洩水坡度設計,防風抗雨 能力更強。

(3)推射(開)窗 -採內藏式等壓排水設計配合內框與外框接觸面嵌裝雙重氣密防雨條,內框之四角應 以45度接合,其內外框與外框擠型採雙空心設計,內用堅硬之直角鋁接角連接。紗窗採專利窗鉤配 合隱形免洗紗窗一體成形設計。

(4)鋁推拉門-外 框門檻採空心排水設計,紗門採單一外框一體成型設計。

(5)固定百葉窗- 固定百葉片採空心設計。

2.鋁門窗尺寸必須 正確,其寬度與高度之公差不得超過2公厘,其二條對角之公差不得超過3公厘。

3.鋁合金以外之材料,均採用不會腐蝕及經過鍍鋅處理或防�袕B理之材料。

4.成品出廠以PE塑膠布包裝,並於包裝之黏性膠帶印有公司商標。


5.鋁門窗料之組合 及配件,除應符合中國國家標準或另外規定者外,應視擠型規格選用銲接或套合 接法,銲接須為氬銲或閃銲,而套合法應以不�袗�自鉸螺絲鎖緊,並於接縫處填嵌防漏材料,使 無進水漏氣之弊,其表面均應平直光整,不得有離縫歪斜或螺絲不緊之弊。

6.鋁門窗須照圖示式樣及尺寸製造,並須與混凝土或隔間工作配合連繫,所有大小開口、孔洞均應 預留,不得事後敲鑿。

六、門窗按裝準備作業及搬運與堆放時之 注意事項:
1.準備作業:鋁門窗送貨前,預先協調工程進度,排定交貨順序,安排堆置用墊材料,建立倉庫(由 工地提供場所),妥善保管維護並確定搬運路線,分批進貨、分批堆置,以免需先用的堆置於內層 ,搬運困難。

2.搬運、揚高、裝載時,應特別注意捆綁方式,必要時需以木料襯墊牢固,以免門窗受損及變形。

3.鋁門窗運到工地,於地上墊置材,垂直堆放,遠離水泥堆置場及雜物模板等堆置場,選擇清潔乾 燥的地方,以免受水泥損蝕及雜物模板等碰撞。


七、門窗按裝時應注意事項:
1.鋁門窗按裝標準時機為建築物結構體完成後,拆除模板並清除雜物後才開始作業,以免因建築物 結構拆除時碰壞及模板堆置而無法施工或受水泥污損。


2.檢查鋁門窗結構體及各項標準:
鋁門窗按裝前先依建築圖檢查結構體之進出基準、水平基準及垂直基準,或轉角度是否相符,如 結構有施工誤差而導致鋁門窗無法依圖施工,則須請工地改善或協調處理。


3.預留孔(MO):檢查預留孔(MO)與鋁門窗之寬度及高度尺寸,其與各邊間隙應為15mm-25mm。開口 尺寸若有偏差時,請由工地負責整修。


4.放樣:鋁門窗因配合結構體之各部尺寸,需由請工地彈出各項基準墨線(進出-決定窗之內面位置, 水平-決定窗之高度位置,垂直-決定窗之中心位置等基準線)及做妥粉刷基準泥餅,而擬以施工 (如外牆之磁磚分格、室內分隔、地坪高度等之細部尺寸,皆需由工地繪製施工尺寸配合)。


5.埋置固定片:
(1)鋁窗之固定片埋設,以兩邊量起30-40公分埋設第一支為埋設標準間距,50-60公分埋設第二支固 定片,固定片之設定為四方全部埋設(50-60公分為埋設基準間距),固定片以鋼釘固定於RC牆上。
(2)落地窗之按裝需確實施工,兩邊直料,上橫料需至少三支固定鐵片,一支固定於正中,下橫料需 至少打四支固定,正中需以防水墊塊舖平水準,再以點銲固定後輔以水泥固定支點避免橫料下凹。
(3)鋁窗之按裝先以PVC嵌塊或木塊固定,再以固定片後,以水泥固定,下橫料需至少作三點固定。


6.鋁門之固定:以水泥厚度內外出入線之基準。
例如1:如牆厚在12公分以上,室內預留2-3公分為基準,牆厚在10-12公分,室內預留1-2公分為基準。
例如2:如外牆需與磁磚整齊線切齊,鋁窗按裝需配合工地基準墨線按裝施工。


7.併料之按裝:
(1)檢查併料之外部之防雨條,確實嵌妥。
(2)由外面裝入併料,再於內部鎖上併塊。
(3)併塊約每隔450mm一個,固定後再以蓋板封蓋併縫。


8.地絞鏈按裝:
(1)配合建築物地坪粉刷面,及門窗高度裝置固定(水平基準點依工地指定) 。
(3)地絞縺台面應保持水平,不可偏斜不正。


9.需要敲打鋁窗時,應用木槌或尼龍槌,如用鐵鎚敲打時應墊以木片以免損壞鋁料。
八、按裝後注意事項:
1.按裝後應即檢驗按裝品質,檢查鋁窗之進出要求尺寸及平行度,垂直料之挺直度及水平橫料之平直度,並特別注意水泥固著後,直料及橫料戥變形或扭轉。

2.鋁窗之表面PE包裝布,如有破損時即修補,以免填塞水泥及粉刷水泥沾污鋁料腐蝕表面造成白斑或黑斑。

3.PE包裝布應在四週水泥粉刷及外牆裝飾完成,磁磚嵌縫完畢後才可拆除,如包裝不慎破壞,水泥砂漿及石灰及鋁窗時應即用濕布或竹片等清除,以免傷及鋁窗 表面。

4.按裝時使用之木塊,於嵌縫時需取下,以免造成日後滲水。


九、鋁門窗之清潔及施工注意事項說明:
1.鋁窗之清潔:
(1)鋁門窗清潔最適當時機,就是內外牆粉刷完畢,裝配玻璃以前作一次清潔,清潔之定義,乃將鋁窗上之包裝紙及膠帶等去除,並將鋁料上因包裝所致之殘膠等 擦拭乾淨。
(2)本工程清潔僅限於拆紙及清除鋁框泥土(不含清洗玻璃),清潔次數一次,爾後裝上玻璃,甲方或購屋者裝璜室內,致使鋁框沾污,乙方不負再清潔之責。

2.施工注意事項說明:
(1)鋁窗拆除包裝紙清潔及掀起塞水路縫之木條,應在室內外粉刷工程完畢後方始施工。
(2)拆除包裝紙所使用小刀片等工具,清潔工應由內扇嵌裝玻璃凹槽處割撕,以免刮傷鋁表面。
(3)粉刷工程之污泥覆蓋,於鋁框四週有不平齊處或其他處鋁料沾有污泥,清潔工均應使用平頭類之工具予以輕刮刷齊,鋁料下框及內扇下橫料,最易沾泥及積砂 礫,應以毛刷類工具清除拭淨。

十、塞水路及施工注意事項說明:
1.塞水路:
鋁門窗為金屬材,水泥為非金屬材,兩種不同材質之黏合力較差,因此防止鋁門窗四週產生細縫且發生滲水現象,在鋁門窗外部四週預留1公分寬及深之凹槽內施予 以塞水路,以防止滲水現象。

2.塞水路及施工注意事項說明:
(1)鋁窗外部四週之凹槽內應乾燥才可塞水路,否則塞水路不易與水泥黏合密實,日後必產生裂縫。
(2)固定窗部份,因裝完玻璃後無法施工,故應在鷹架未拆除施工。
(3)用工具槍將塞水路確實打入凹槽內,並修飾平整。

十 一、鋁門窗之調整及紗門窗之調整與 按裝:
1.鋁門窗之調整:
(1)鋁門窗裝上玻璃後,發現內扇啟閉不密合時先察看內扇四周是否為90°,如未成90°應將內扇取下校正。
(2)拉動啟閉檢查:
拉動不順暢者,需先檢查輥輪是否故障,或未入定位。推開門窗如推開不順,需先檢查是否下垂磨到地板或上揚磨上橫料。
(3)窗扣、門鎖、把手、門栓之檢查並調整順暢。
2.紗門窗之調整及按裝:
紗門窗兩種,活動式有輥輪可以拉動,嵌裝式沒有輥輪不能拉動。
(1)崁入式紗窗之按裝需注意上下端須確實崁入窗框內。
(2)活動式紗窗操作時請注意輕輕拉動,本公司紗窗設有防落檔,當紗窗裝上後,拉動靈活不虞脫落。
3.隱形紗窗之調整及按裝:
(1)隱形紗窗之按裝需注意上下端確實嵌入紗網內。
(2)操作時請注意輕輕拉動,將拉桿扣住專利窗鉤。

十 二、貨品保管:
1.鋁門窗及配件到達工地時由甲方派專人點收並負責保管。
2.按裝時由按裝人員隨時向保管人員領出當天預裝數量,收工時清點交還保管或由工地負責人照數簽證。

十 三、工地配合事項:
1.按裝施工之前由甲方免費提供給建築物平立面圖。
2.按裝所需之搭建電源及固定用之水泥灰漿及鋼筋,由甲方免費供應。
3.如貨品需要借用甲方之搬高設備時,應請甲方免費供應使用。
4.按裝所需之建築物水平、垂直、進出墨線由甲方於按裝標出。
5.水泥填補工作不慎將門窗之平正破壞時,應由甲方自行調整清理或提出協調解決。
6.如工所預留門窗開口位置規格與甲方所簽認製造圖上規格不符合,而需打鑿時由甲方負責修整。
7.甲方訂貨後如有變更規格數量時,應在乙方未加工前變更,否則其損失應由甲方負責賠償,並須延長按裝日期。
8.本工程均依本公司之圖說施工,如有興建圖樣不符時,請甲方事先提出協調解決,否則乙方不負其責。
9.本塞水路工程,其周圍填縫以1cm3 1cm為原則,超過此規格應另以計價。
10.崁補及粉刷工作,需於按裝前完成,固定片以水泥固著後12小時,固著水泥乾化後才可施工,並於粉刷前將木楔拆除,以免日後木材腐爛吸水,造成滲水現 象。
11.鋁窗四週填塞水泥時,勿過份用力壓塞,以免造成鋁框變形,窗框上橫料最易受壓下彎,尤須注意及補強。
12.鋁門窗四週水泥崁補粉刷,須預留1公分寬深之凹槽,以便日後填塞水路之用,且切勿粉刷過多及過高,以免影響日後紗門窗拆卸,拉動及調整和排水。
13.做水泥粉刷及其他工作時,切勿在鋁門窗上搭架或放置重物,以避免破損表面造成鋁框變形。
14.室內裝璜後特別注意鋁料上之木屑、泥砂、雜物之清潔,及紗門窗之套裝妥當,以免影響門窗性能。
15.按裝玻璃時所拆下之螺絲於玻璃裝上後應悉數鎖回、鎖牢,且須將內扇之四隅校正成90°,否則將影響日後鋁門窗之調整及鋁門窗之性 能。

十 四、鋁門窗之保養與維護:
1.鋁門窗使用說明書-請參閱附件
2.鋁門窗之保養:
(1)勿用溶解劑或強酸強鹼擦洗。
(2)依照下列方法每六個月清洗一次:
  a.用中性清潔劑滲入水中做5%溶劑。
  b.以柔軟抹布沾上列溶劑擦拭表面之污穢。
  c.用清水擦拭乾淨。
  d.用柔軟乾布拭取水份。
  e.如有黏著力較強之污物時,用汽油(市售) 擦拭清潔。
  f.建議清潔次數:

(3)發生事故(表面有顯著疤痕)時:
  a.該部份用溶劑(香蕉水)將表面之樹脂透明漆擦除。
  b.再重塗樹脂透明漆。
  c.因要其自然乾燥,須放置2-3小時。注意:該項溶劑,均具易燃性,故嚴禁煙火。
3.五金配件保養方法:輥輪屬消秏品,須定期檢查鋁門窗四邊的螺絲及平時清潔軌道毛屑後,在滑軌道上塗少許的潤滑油或蠟,延長使用壽命。
4.紗門窗的換新(DIY):更換使用紗網,一般五金行就能採購到;至於摺邊用的紗窗壓條若須更新,除五金行外,鋁門窗的製作店亦有販售。
5.鋁窗表面於交屋前需請勤加保養(以濱海地區為最),以確保鋁料表面不致因大氣中所含之酸鹼及鹽
  份附著,日久發生腐蝕。

十 五、附則:
1.本鋁門窗施工說明書若未有盡事宜,得增補修訂之。
2.CNS標準:
  CNS 2068 鋁及鋁合金之合金種類及鍊度符號
  CNS 2257 鋁擠型條
  CNS 3092 鋁合金製窗
  CNS 6539 拉門及拉窗用輥輪
  CNS 6540 拉門及拉窗用輥輪檢驗法
  CNS 7477 鋁合金製門
  CNS 7478 鋁製推門之透明合成樹脂塗膜檢驗法
  CNS 8499 不�袗�螺絲
  CNS 8406 鋁及鋁合金之陽極氧化膜厚試驗法
  CNS 8410 鋁及鋁合金之陽極氧化膜厚度耐蝕性試驗法
  CNS 8410 鋁及鋁合金之陽極氧化膜厚度耐蝕性試驗法
  CNS 10219 建築用墊條
  CNS 11526 門窗抗風壓試驗法
  CNS 11527 門窗氣密性試驗法
  CNS 11528 門窗水密性試驗法
